Données Techniques
Structure Modulaire Auto Portante HIPUR ”FONCTIONNALITÉ”. Fonctionnalité et économie
Conformément aux Normes Européennes en vigueur, y compris les Normes UNE-EN 1090-1 2009 + A1:2011 (STRUCTURES MÉTALLIQUES EN ACIER) à caractère obligatoire depuis le 01/07/2014. Brevetée, conçue et construite avec des profilés métalliques en acier galvanisé DX51D ou en acier au carbone DD12 verticaux de 1500 mm de hauteur (Piliers). Notre grande variété de géométries nous permet d’effectuer des configurations spécifiques pour chaque installation, obtenant ainsi la cage la plus grande possible pour l’ultérieure installation de l’ascenseur et favoriser le montage. La structure métallique horizontale est installée tous les 1500 mm en hauteur (traverses
briques) ; cet élément est également doté d’une grande variété de géométries (les dimensions varient en fonction de la conception, l’usage de l’ascenseur et le montage).
L’union entre ces 2 éléments constructifs est réalisée à l’aide de Visserie et elle est fixée à la structure du bâtiment ou aux dalles d’escalier par le biais d’ancrages mécaniques résistants et de Visserie.
Produit Certifié par l’Ordre des Architectes de Madrid (2/10/2007 COAM.
TL/035963/2009) et l’Ordre des Ingénieurs de Madrid (COIIM. 200713773), pouvant résister à la compression en situation permanente et variables de charges exercées par l’ascenseur et la Structure même, ainsi que la certification de résistance de panneaux conformément à la norme UNE-EN-81-1 et 2 paragraphe 5.3.1.

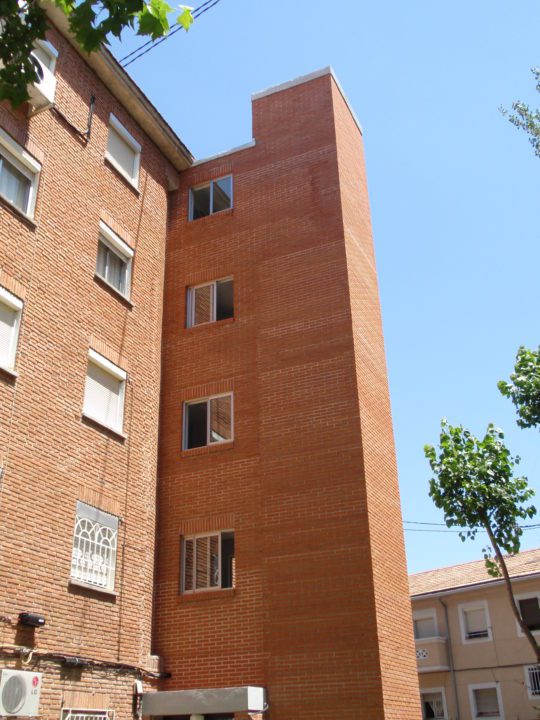

Pour les cas dans lesquels la terminaison choisie pour l’installation finale est l’installation de briques apparentes, nous avons la meilleure solution ; aussi bien sur le plan économique qu’opérationnel.
Avec notre ingénieux système, les frais et/ou la location de tout type d’échafaudage sont évités (l’échafaudage est la propre Structure Modulaire HIPUR). L’usine de briques est contreventée directement à notre profil réglable en hauteur, formant ainsi une cage fermée et étanche pour le montage d’un ascenseur avec les caractéristiques spécifiques définies par le Fabricant.
Fermeture supérieure extérieure en tôle dont la couleur est à choisir par le client, avec une pente unique pour l’évacuation de l’eau et rainures spécifiques pour la ventilation de la cage.
