Datos Técnicos
Estructura Modular Auto Portante HIPUR “CONFORT”. Aislamiento y confort.
Cumpliendo con las Normativas Europeas vigentes, incluida la Normativa EN 1090-1:2009 + A1:2011 (ESTRUCTURAS METÁLICAS DE ACERO) de obligado cumplimiento desde el 01/07/2014. Patentada, diseñada y fabricada con perfiles metálicos de acero galvanizado DX51D o de acero al carbono DD12 verticales de 1500 mm de altura (Pilares); nuestra gran variedad de geometrías nos permite realizar configuraciones específicas para cada instalación, obteniendo así el mayor hueco posible para la posterior instalación del ascensor y favorecer su montaje. La perfilería metálica horizontal se instala cada 1500 mm en altura (Traviesas); este elemento también cuenta con gran variedad de geometrías (sus medidas varían en función del diseño, uso del ascensor y montaje). La unión entre estos 2 elementos constructivos se realiza mediante tornillería y se fija a la estructura del edificio o zunchos de escalera por medio de anclajes mecánicos resistentes y tornillería.
Producto Certificado por el Colegio de Arquitectos de Madrid (2/10/2007 COAM. TL/035963/2009) y el Colegio de Ingenieros de Madrid (COIIM. 200713773), de la capacidad resistente a compresión en situación permanente y variables de cargas ejercidas por el ascensor y la propia Estructura, así como Certificación de resistencia de paneles según Norma UNE-EN-81-1 y 2 Apartado 5.3.1.

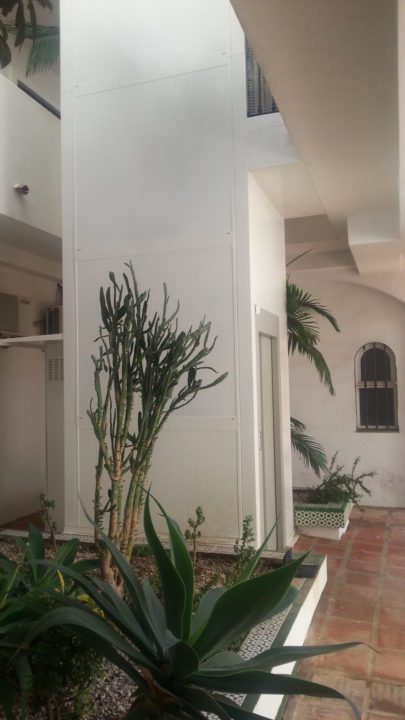

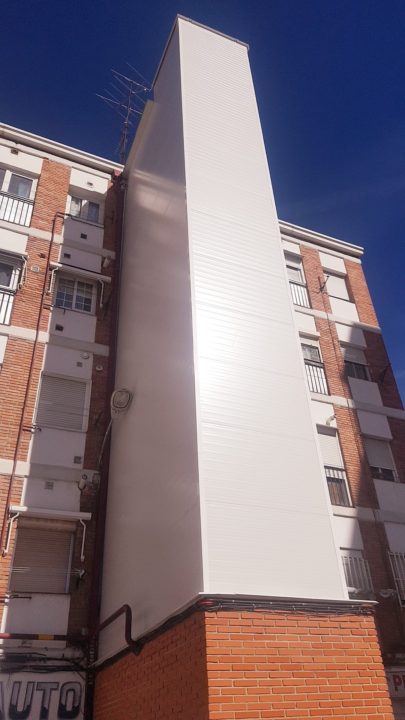

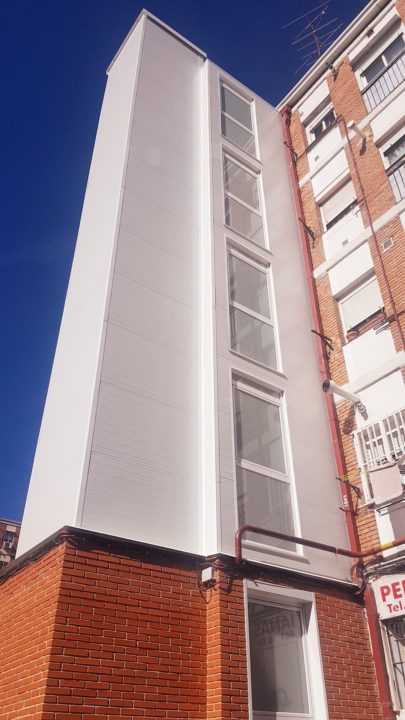

Su terminación mediante la colocación de Paneles Sándwich fabricados por el propio Grupo HIPUR y compuestos por Chapa de acero galvanizado DX51D de 1 mm + cámara de aire de 5 mm + aislante térmico reflectante de altas prestaciones + cámara de aire de 5 mm + Chapa acero galvanizado DX51D de 1 mm, formando así un hueco cerrado y estanco para el posterior montaje de un ascensor con las características específicas definidas por el Fabricante.
Como terminación Opcional, Grupo HIPUR ofrece la posibilidad de terminación en Vidrio Climalit compuesto por Vidrio laminar 3+3 + cámara de aire de 20 mm + Vidrio laminar 3+3 en diferentes modelos de acabado.
La terminación final de la Estructura es pintada en poliéster en cabina, para interiores o exteriores en color RAL (Estándar 183 colores) u opcional en colores y acabados no estándar a determinar por el Cliente. Cierre superior exterior en chapa del mismo color y forma que el resto de Estructura con pendiente única para evacuación del agua y ranuras específicas para la ventilación del hueco.
