Datos Técnicos

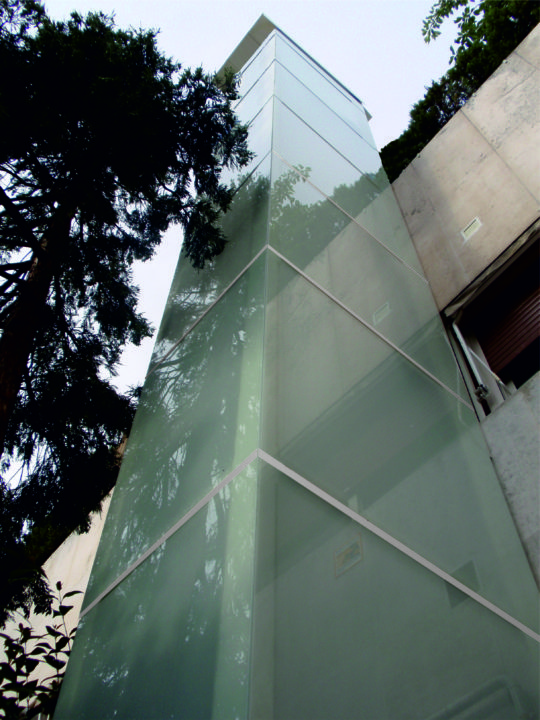

Estructura Modular Auto Portante HIPUR “ESTÉTICA”. Estética y facilidad de montaje con gran variedad de combinaciones.
Cumpliendo con las Normativas Europeas vigentes, incluida la Normativa EN 1090-1:2009 + A1:2011 (ESTRUCTURAS METÁLICAS DE ACERO) de obligado cumplimiento desde el 01/07/2014. Patentada, diseñada y fabricada con perfiles metálicos de acero galvanizado DX51D o de acero al carbono DD12 verticales de 1500 mm de altura (Pilares); nuestra gran variedad de geometrías nos permite realizar configuraciones específicas para cada instalación, obteniendo así el mayor hueco posible para la posterior instalación del ascensor y favorecer su montaje. La perfilería metálica horizontal se instala cada 1500 mm en altura (Traviesas); este elemento también cuenta con gran variedad de geometrías (sus medidas varían en función del diseño, uso del ascensor y montaje). La unión entre estos 2 elementos constructivos se realiza mediante tornillería y se fija a la estructura del edificio o zunchos de escalera por medio de anclajes mecánicos resistentes y tornillería.
Producto Certificado por el Colegio de Arquitectos de Madrid (2/10/2007 COAM. TL/035963/2009) y el Colegio de Ingenieros de Madrid (COIIM. 200713773), de la capacidad resistente a compresión en situación permanente y variables de cargas ejercidas por el ascensor y la propia Estructura, así como Certificación de resistencia de paneles según Norma UNE-EN-81-1 y 2 Apartado 5.3.1.
Su terminación mediante Bandejas Modulares y perfiles de fijación de fácil montaje, combina a la perfección Chapa y Vidrio, ofreciendo una gran variedad de posibilidades que consiguen la integración total de la Estructura con el edificio, formando así un hueco cerrado y estanco para el posterior montaje de un ascensor con las características específicas definidas por el Fabricante.
La terminación final de la Estructura es pintada en poliéster en cabina, para interiores o exteriores en color RAL (Estándar 183 colores) u opcional en colores y acabados no estándar a determinar por el Cliente. Cierre superior exterior en chapa del mismo color y forma que el resto de Estructura con pendiente única para evacuación del agua y ranuras específicas para la ventilación del hueco.
Ficha de Producto
